| Tarjeta Makestart LINK |
QiHu también ha desarrollado modelos de proyectos en
formato de maquetas mediante el corte de tableros de tilo con láser. Para los
montajes de las maquetas se dispone de unos tutoriales para que los usuarios
aprendan y diseñen aplicaciones; solo necesita desmontar el módulo Makestart, separando sus distintas
unidades, pudiendo combinar estas fácilmente con muchos bloques de madera en un
pequeño trabajo sencillo y divertido, para que el alumno pueda estar más cerca
de la vida aprendiendo aplicaciones de programación, herramientas que
forman parte del programa soporte para la enseñanza muy potentes, fáciles de
usar y de bajo costo.
El software es compatible con la
programación Qihu (Scratch3.0) con todas las funciones en modo
interactivo en tiempo real y modo de carga. A sí mismo se puede programar con
el software Mixly y también con Arduino IDE y otros softwares de
programación que admitan Arduino UNO.
Para el desarrollo de aplicaciones
y ejercicios de entrenamiento se pueden usar otros sensores de uso común a
través del terminal de expansión, por ejemplo, puede agregar un cargador Bluetooth
con Protección Qi, de modo que incluso el cable USB no se use al
programar, y la carga sea directamente inalámbrica. Conéctese al módulo wifi de
QiHu pudiendo desarrollar proyectos de IoT ... Solamente tendrá
que aportar gran imaginación, capacidad práctica, destrezas de programación
para jugar.
¡QiHu nos facilita una gran
cantidad de tutoriales básicos de aplicaciones, lo que hace que el
aprendizaje sea más fácil y práctico!
En la actualidad se dispone de la última
versión de Makestart V2 en la que se ha refina el proceso
de diseño, el chip de carga del puerto serie cambia a CH340 (V1 es CP2102), el
diseño de los componentes es más razonable, la precisión es mayor, se utilizan
más componentes SMT, los pines de los componentes posteriores son menos y están
soldados planos, ¡pero la función general es exactamente la misma que la
versión V1! .
Este kit esta orientado para que lo puedan usar con gran aprovechamiento los alumnos de educación Secundaria, Formación Profesional y cuantos aficionados y entusiastas de la electrónica lo deseen. En mi opinión es una buena herramienta de estudio
 |
| Dispositivos incluidos en la tarjeta |
LINK
Dedicaré esta página a evaluar y documentar los productos y novedades de la firma QH Education que aporta en el territorio de China un importante producto educativo de gran implantación y solvencia.
Mi idea es facilitar el conocimiento de estos productos en la comunidad hispana y europea dado que son productos de una gran calidad tecnológica y que tienen un apoyo gubernamental para ser implantados en las escuelas y universidades de aquel país.
 |
| Controlador C02 ESP32 |
El núcleo C02 se basa en ESP32
- Procesador: Procesador de doble núcleo Tensilica LX6 (un núcleo maneja conexiones de alta velocidad; Desarrollo de aplicaciones independientes de un núcleo).
- Frecuencia: procesador de doble núcleo de 32 bits hasta 240 MHz
- SRAM:520KB (Arduino UNO 2KB)
- Flash: 32Mbit (Arduino UNO 32 KB) 1 megabyte (mb) = 1024 kilobytes (kb).
- Protocolo WiFi: admite 802.11 b / g / n / d / e / i / k / r y otros protocolos con velocidades de hasta 150 Mbps
- Protocolo Bluetooth: Soporta el estándar completo Bluetooth v4.2, incluyendo Bluetooth Classic (BR/EDR) y Bluetooth Low Energy (BLE).
- Viene con sensor táctil capacitivo, Hall en chip, sensor de temperatura
- Interfaces periféricas: como GPIOs, ADCs, DACs, SPIs, I²C , I²S, UART y otras interfaces comunes
- E/S: 22
- 4 luces RGB
- zumbador pasivo
- 5 botones táctiles
- pantalla a color serie
- 4 Salida del motor de CC de accionamiento
- Más aplicaciones de soporte de hardware que Arduino UNO, heredando el aprendizaje de A01-C01, y compatible con módulos A01-C01 y otros módulos Arduino.
- Soporte de lenguaje de programación: Arduino/Python
- Soporte de software de programación: IDE Mixly/Arduino, etc.
 |
| Identificación de partes 1 |
 |
| Identificación de partes 2 |
Programación de los dispositivos hardware de QDProbot

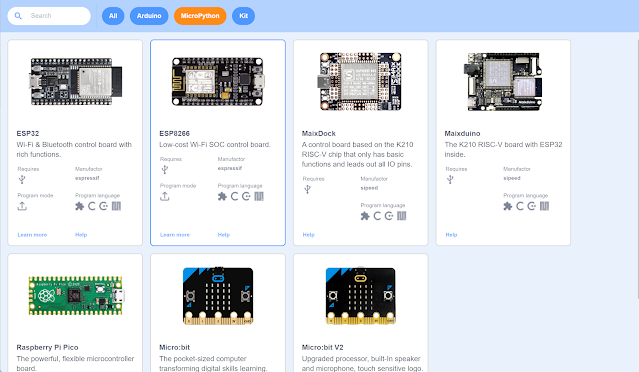

Dispositivos que podemos programar con este software. En la imagen vemos el conjunto de dispositivos que podemos programar seleccionando la opción:
Librerías de dispositivos y funciones
El programa incluye un amplio conjunto de librerías que se pueden utilizar en nuestros proyectos.
Dependiendo del modo de trabajo, Arduino o MicroPython y del modo de programación, Realtime y Upload, dispondremos de una u otras librerías. En todo caso el conjunto de opciones es una de las fortalezas de este software. A continuación vemos algunas de las imágenes de estas librerías
Programación con QDProbot
Este software es compatible con Scrtach, Arduino y MicroPython

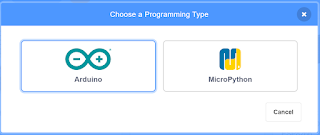

Cuando seleccionamos el hardware QDPRobot ESP32 se nos ofrecerán dos posibilidades de uso de lenguaje de programación: Compatible con Arduino y compatible con MicroPython
Modo MicroPython: Se puede programar solo en modo Upload (Permite una amplia librería de componentes y funcionalidades propias del lenguaje MicroPython
Programación con Mixly
Las librerías propias de la tarjeta que nos ofrece Mixly son muy potentes .
Ventajas y posibilidades de C02
Qhrobot C02 ESP32 está diseñado para ser fácil de usar para usuarios de todos los niveles educativos y también para aquellos makers que trabajan estos temas. Con las instrucciones claras y fáciles de usar de Qhrobot C02 ESP32, sin necesidad de soldadura ni cableado, y un software sencillo de usar, puede comenzar el proceso de aprendizaje de manera fácil y rápida. Para usuarios avanzados, Qhrobot C02 ESP32 es suficiente para sus proyectos avanzados.
1.1.
Para todos los niveles
Qhrobot
C02 ESP32 ha sido desarrollado para que usuarios de todos los niveles aprendan
fácilmente la codificación de aplicaciones de robótica y desarrollen nuevos
proyectos. El kit es ideal para usarse en las materias de Tecnología, Robótica,
Informática de la ESO y el Bachillerato, así mismo, si se trata de aficionados
o entusiastas de la electrónica y la programación, también será muy bien
aprovechado
1.2.
Conexionado de piezas
Los
Qhrobot C02 ESP32 no requieren cableado y soldadura complejos. Por lo tanto,
los errores se minimizan. Ahora podemos dedicar más tiempo a codificar y crear.
La
unidad se conecta al computador mediante un
cable USB que permite también la alimentación de la tarjeta. Los
distintos sensores que nos ofrece el fabricante consituyen un catalogo amplio y
suficiente al que podremos unir otros que sean compatibles (genéricos).
La
tarjeta esta pensada para desarrollar prototipos con ruedas, engranajes, y
piezas variadas compatibles con el estándar lego con lo cual resulta muy fácil
elaborar prototipos.
1.3.
Soporte completo
Qhrobot
C02 ESP32 dispone de una amplia documentación a disposición de los profesores y
alumnos así como unos manuales de programación y de ensamblado y una gran
colección de ejemplos. En el repositorio de Github
dedicado a Qhrobot C02 ESP32 podemos descargar la información y ejemplos
básicos para empezar
1.4.
Control inalámbrico
Actualmente
debido al desarrollo de los terminales telefónicos, tabletas , etc., se dispone
de un amplio campo para la llamada “Internet de las Cosas”. Qhrobot C02 ESP32
incluye elementos auxiliares conectables
como wifi, infrarrojos y bluetooth. De esta manera, podemos desarrollar
proyectos que pueden controlar objetos y sistemas de forma remota.
1.5.
En la educación
La
incorporación de las tecnologías de programación y manejo de hardware cada vez
es más activa en la Educación Secundaria y el Bachillerato (alumnos de 12 a 18
años), por este motivo este potente kit educativo representa una gran
aportación.
A
la hora de abordar proyectos STEAM en el aula la parte dedicada a la Ciencia y
la Tecnología debe contar con herramientas que permitan la creación de
prototipos de sistemas robotizados, control de sistemas, IoT e incluso IA.
Los Qhrobot C02 ESP32 son fácilmente
portátiles, fáciles de usar y no requieren cables ni soldaduras, tienen un
manual completo para el maestro, lo que los hace muy adecuados para
instituciones educativas.
1.6.
Kits
Qhrobot
C02 ESP32 tiene kits completos para cada necesidad. Desde principiantes hasta
proyectos avanzados, el fabricante ha pensado en todas las necesidades y
escenarios de uso de sus productos.
Con sus kits el fabricante facilita un material asequible para su uso en
las aulas. Para empezar bastará el tablero con los sensores y actuadores
incluidos y el propio Raspberry Pi Pico. Posteriormente se pueden ampliar las
posibilidades recurriendo a las maquetas para construcción que ofrece el
fabricante: Coche, Invernadero, Brazo Robótico, etc.
Es importante también saber que podemos incluir elementos en nuestros proyectos de las series Seeed Grove o similares con los que poder ampliar el campo de aplicaciones.
Conclusión Final
A modo de resumen, después de haber tenido la oportunidad de evaluar esta tarjeta debo fijar mis conclusiones en los siguientes puntos:
- Se trata de un producto muy recomendable para su uso en la Secundaria, el Bachiller y la Formación Profesional de Grado medio (edades de uso entre los 12 y los 18 años). Así mismo es ideal para la formación de técnicos y entusiastas del la Robótica y la Programación
- El software propio que el fabricante facilita de modo gratuito, basado en Scrtach es muy potente y simplifica mucho e aprendizaje, resultando ideal para la realización de prototipos y actividades para desarrollar en el aula.
- En el catálogo del fabricante existen productos que complementan el uso de la tarjeta y permiten crear un programa completo de formación que abarque desde la Programación básica hasta el uso de los controladores ESP32, Arduino etc. Además se incluyen kits orientados al IoT y la IA.
- El producto debería ser promocionado en el mercado europeo pudiendo entrar en competencia con otros similares como la plataforma Webduino o mPython.
- La documentación que aporta el fabricante es muy buena si bien es cierto que esta en chino, por lo que sería muy interesante que se creara una documentación en inglés y español.
Link al Informe completo en Ingles: https://lnkd.in/dkjTBa4Q
