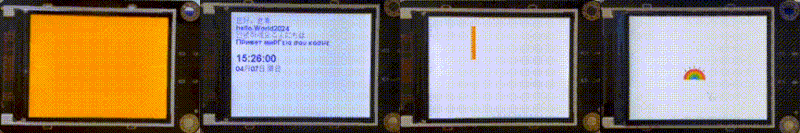

Nuevo Display DFRobot
Introducción
La pantalla IPS a color de 2.0", que admite interfaces de comunicación I2C y UART, es compatible con una variedad de microcontroladores, incluidos Arduino, ESP32, y micro:bit. Equipado con una pantalla a color de resolución 320 240, esta pantalla ofrece imágenes nítidas y vibrantes. Incluye una vasta colección de más de 200 iconos coloridos, incluyendo imágenes PNG de alta definición y animaciones GIF, y widgets dinámicos como barras de progreso, controles deslizantes, compases, medidores y gráficos. La pantalla es ideal para aplicaciones como dispositivos portátiles, estaciones meteorológicas de escritorio, visualización de datos y mediciones de instrumentos y contadores. Ofrece imágenes de alta calidad, interacciones dinámicas y soporte multilingüe, lo que la convierte en una opción versátil para diversos proyectos.
Características
- Soporta interfaces de comunicación I2C y UART.
- Built-in 200+ iconos de color que cubren varios aspectos como el medio ambiente, el clima, las emociones y la ciencia.
- Soporta la visualización de imágenes de alta definición y iconos de animación GIF.
- Espacio de almacenamiento de 8MB, permite el uso de imágenes personalizadas, iconos y animaciones GIF a través de una unidad flash USB.
- Soporta la visualización en chino, inglés, coreano y japonés con programación de Arduino.
- Soporta la visualización gráfica básica como puntos, líneas y polígonos.
- Widgets incorporados como barras de progreso, brújulas y medidores para la visualización dinámica de datos.
- Los efectos de visualización se pueden combinar, funcionando sin problemas y sin ningún retraso.
- Soporta programación gráfica MakeCode y programación de código bajo con Arduino IDE.
- Compatible con micro:bit, MakeCode, Arduino, ESP32 y otras placas de control principales.
Aplicaciones
- Dispositivos portátiles
- Estación meteorológica de escritorio
- Visualización de la recogida de datos
- Visualización de estadísticas de datos
- Medición por instrumentos
Especificaciones
Especificaciones básicas
- Voltaje de la fuente de alimentación: DC 3.3V~5V
- Consumo de energía estática: <70mA
- Interfaz de alimentación: PH2.0-4P Interfaz de gravedad
- Método de comunicación: I2C/UART
- Interfaz de comunicación: PH2.0-4P Interfaz de gravedad
- Interfaz de unidad USB: USB-C
- Espacio de la impulsión del USB: 8MB
- Dimensiones: 62 mm 42 mm 10 mm
- Diámetro del agujero de montaje: 3.0mm
Especificaciones de la pantalla
- Size: 2.0 inches
- Resolución: 320 240
- Área de visualización: 40.8 30.6mm
- Color de la pantalla: profundidad de color de 16 bits (RGB565)
- Ángulo de visión: 80/80/80/80
- Brillo: 250cd/
Librería de imágenes 320x240 compatibles con el visualizador.
Para proyectos en educación secundaria o bachillerato técnico, este conjunto ofrece oportunidades para aprender sobre programación, desarrollo de interfaces gráficas, comunicación IoT, y control de hardware, lo cual puede enriquecer significativamente el aprendizaje práctico en el aula.
1. Pantalla IPS de Alta Calidad (320x240)
- La
pantalla IPS garantiza ángulos de visión amplios y una excelente
calidad de color, lo que es ideal para aplicaciones donde la claridad
visual es esencial, como interfaces gráficas o pantallas de dispositivos
portátiles.
- Resolución
de 320x240, lo cual es suficiente para mostrar gráficos nítidos y
textos claros en una pantalla compacta.
2. Compatibilidad con LVGL
- LVGL
(LittlevGL) es una biblioteca gráfica ligera y potente diseñada para
sistemas embebidos. Esta compatibilidad permite crear interfaces de
usuario complejas con botones, gráficos, deslizadores y más, sin
sobrecargar el hardware.
- LVGL
es eficiente y está bien optimizado para trabajar con microcontroladores
como el ESP32.
3. Procesador ESP32-S3
- El ESP32-S3
es un microcontrolador potente con capacidad de procesamiento de hasta 240
MHz, que incluye Wi-Fi y Bluetooth integrados, ideal para
proyectos IoT.
- El ESP32-S3
cuenta con soporte para operaciones de inteligencia artificial y
procesamiento de imágenes, lo cual amplía el rango de aplicaciones en las
que esta tarjeta puede ser útil, como el reconocimiento facial o la visión
por computadora.
4. Interfaz I2C y UART
- Tener las posibilidades de conexión a los controladores, tanto I2C como UART, permite flexibilidad en la conexión con
otros sensores y dispositivos. I2C es popular para conectar múltiples
dispositivos con un número reducido de pines, mientras que UART es ideal
para la comunicación en serie con otros microcontroladores, módulos GPS,
módulos de comunicación, etc.
5. Memoria Flash de 8MB
- Los 8
MB de Flash permiten almacenar una cantidad considerable de gráficos,
datos y programas. Esto es útil para aplicaciones con interfaces de
usuario gráficas que requieren recursos pesados (imágenes, iconos, menús,
etc.).
6. Diseño Compacto
- Su
tamaño de 2 pulgadas es ideal para proyectos portátiles y
compactos, donde se necesita una pantalla pequeña pero funcional.
7. Bajo Consumo de Energía
- El ESP32-S3
es eficiente en cuanto a consumo de energía, lo que resulta adecuado para
dispositivos que funcionen con baterías o para aplicaciones IoT que deben
operar durante largos periodos con recursos limitados.
8. Soporte para Modificaciones y Expansiones
- Al
ser parte de la familia Gravity de DFRobot, la tarjeta es
compatible con muchos módulos adicionales, lo que facilita la ampliación
del proyecto con sensores, actuadores o interfaces adicionales sin
necesidad de soldar.
9. Comunidad y Soporte
- DFRobot
es una marca bien conocida con una comunidad activa, lo que facilita la
búsqueda de documentación, tutoriales y soporte técnico para esta tarjeta.
En resumen, la Gravity: 2.0 Inch LVGL ESP32-S3 IPS Screen
es una solución versátil que combina una pantalla de alta calidad, un
microcontrolador potente y la capacidad de manejar interfaces gráficas
complejas en un formato compacto, siendo ideal para proyectos IoT, dispositivos
portátiles o sistemas embebidos que requieran visualización y conectividad
inalámbrica.
1. Estación Meteorológica Interactiva IoT
La tarjeta Micro:bit puede recopilar datos de sensores de temperatura, humedad y presión, y enviarlos a la XIA_Mi. Esta se encargaría de procesar los datos y enviarlos al display para visualizarlos en tiempo real mediante gráficos o diagramas interactivos.
2. Panel de Control para Robots
Utilizar Micro:bit para controlar un robot (como motores o servos), el display LVGL puede servir como una interfaz gráfica de usuario para mostrar la velocidad, dirección y estado del robot, mientras que la XIA_Mi gestiona la comunicación y el procesamiento de datos.
3. Monitor de Salud Wearable
Usar Micro:bit conectada a sensores de ritmo cardíaco o actividad física enviaría datos a la XIA_Mi, que los mostraría en la pantalla a través de gráficos en tiempo real. Este dispositivo portátil podría incluso enviar los datos a la nube para análisis remoto.
4. Sistema Domótico de Monitoreo
En el campo de las "viviendas inteligentes" (domótica) podemos hacer una aplicación que pueda recopilar información de sensores de luz, movimiento o temperatura en el hogar, y enviar esos datos a la XIA_Mi. El display LVGL puede mostrar gráficos de la actividad doméstica o alertas sobre intrusos o cambios bruscos de temperatura.
5. Juego Interactivo con Feedback Gráfico
Se trataría de realizar una aplicación en la que se puede actuar como controlador para un juego simple (botones, acelerómetro), mientras que la XIA_Mi y la pantalla muestran el juego gráfico en la pantalla. Esto podría incluir juegos de reflejos, carreras o laberintos.
6. Medidor de Calidad del Aire IoT
Usando sensores conectados a Micro:bit se podría recopilar datos de calidad del aire (CO2, PM2.5), mientras que la XIA_Mi gestiona la comunicación con el display LVGL y muestra la calidad del aire mediante un gráfico de barras o un semáforo digital.
7. Reloj Despertador Inteligente
En este ejemplo de posible proyecto se podría actuar como sensor para detectar luz, movimiento o sonido, mientras que la XIA_Mi controla el tiempo y gestiona la visualización en el display de la hora, alarmas y eventos. Se pueden añadir funciones de temporizador, cronómetro y alarmas personalizadas.
8. Tablero de Control para Experimentos de Física
Resulta muy interesante en el campo de la física medir variables como aceleración o temperatura en experimentos. La XIA_Mi puede enviar estos datos al display, que mostrará gráficos o valores numéricos en tiempo real.
9. Monitor de Energía Solar
En este proyecto relacionado con las energías renovables como lo es la "energia solar" se pueden medir los datos de producción de un panel solar (voltaje, corriente), mientras la XIA_Mi los procesa y los envía al display LVGL para mostrar la eficiencia y producción diaria en un gráfico.
10. Controlador de Riego Automático
En los sistemas de riego resulta muy útil medir la humedad del suelo y la luz solar en un jardín o huerto. La tarjeta XIA_Mi recibe esos datos y los muestra en el display, mientras que los usuarios pueden ajustar los parámetros desde una interfaz gráfica que les permite activar o desactivar el sistema de riego automáticamente.
Conclusión
Estas aplicaciones ofrecen una excelente oportunidad para que los estudiantes aprendan sobre la integración de tecnologías, la comunicación entre dispositivos, y la importancia de las interfaces gráficas en proyectos interactivos. Además, les permite trabajar en IoT, visualización de datos, y control de sistemas, proporcionando una experiencia de aprendizaje rica y versátil en el aula.
Interface de motor de CC 2x3A para
UNIHIKER
Introducción
Este
producto es un complemento desarrollado específicamente para el UNIHIKER.
Utiliza un conector de borde inclinado para proporcionar a la pantalla el mejor
ángulo de visión. Integra un accionamiento de dos motores de CC, que se puede
alimentar por separado. Al mismo tiempo, la placa lleva luces RGB, transmisión
infrarroja, funciones de recepción de infrarrojos y extiende 10 puertos de 3
pines y 4 puertos I2C. En combinación con el potente sistema de productos
Gravity de DFRobot, el UNIHIKER puede crear posibilidades ilimitadas.
Funciones
- Admite motor de CC dual,
controlado por 4 * E / S
- Múltiples métodos de fuente de
alimentación, USB, cabezal de CC, bloque de terminales están disponibles
- Ranura de conector de borde
inclinado, la pantalla tiene el mejor ángulo de visión
- Transmisión y recepción de
infrarrojos integrada y luces RGB, más jugabilidad
- Todas las E/S de repuesto están
lideradas, buena capacidad de expansión
- Soporta 5V I2C, mayor
compatibilidad
- Cable adaptador USB en forma de
U, UNIHIKER puede ser fuente de alimentación por la placa portadora
- Múltiples luces indicadoras,
potencia, potencia del motor, luces indicadoras de señal del motor,
convenientes para la depuración
Especificación
- Interfaz de alimentación:
- Interfaz DC2.1: 6 ~ 12V
- Interfaz tipo C: 5 V
- Voltaje de trabajo: 3.3V
- Cabezal de expansión de E/S:
- 3 pines: 10* puertos de E/S,
3,3 V
- 4Pin I2C: 3 * 3.3V, 1 * 5V
- Interfaz del motor: Motor de CC
x2
- Puerto adaptador USB: Interfaz
HY2.0 de 4 pines, utilizada para alimentar el UNIHIKER
- Interruptor de encendido:
controla la fuente de alimentación del puerto del adaptador USB y el
accionamiento del motor
- Orificio de montaje: M3x4
- Componentes integrados:
- WS2812 Luz RGB x3
- Transmisor de infrarrojos x1
- Receptor de infrarrojos x1
- Tamaño: 98x58,5 mm / 3,86x2,30
pulgadas
- Peso: 70g
Diagrama funcional
- IR TX:
Función de transmisión por infrarrojos, controlada de la misma manera que
los módulos de transmisión por infrarrojos normales.
- IR RX:
Función de recepción de infrarrojos, controlada de la misma manera que los
módulos de recepción de infrarrojos normales.
- LED
RGB: La luz RGB integrada es una serie de tres luces WS2812, controladas
de la misma manera que las luces WS2812 normales.
- Interfaz
del motor: Cada motor está controlado por dos líneas de señal, un puerto
de señal emite un nivel alto y bajo para controlar la dirección del motor,
y el otro puerto de señal emite PWM para controlar la velocidad del motor.
P7 controla la dirección de M1, P16 controla la velocidad de M1, P6
controla la dirección de M2 y P8 controla la velocidad de M2.
- Luz
indicadora de señal del motor: el estado de encendido / apagado indica el
estado de la señal de avance y retroceso del motor, y el brillo de la luz
puede indicar el estado de velocidad PWM de la señal de control.
- Luz
indicadora VM: Indica el estado de potencia del motor, la potencia del
motor solo la proporciona directamente la interfaz de entrada de
alimentación.
- I2C:
Cuatro interfaces I2C, una de las cuales tiene un voltaje de 5 V, que se
utilizan para alimentar dispositivos de alta potencia como Huskylens.
Tenga en cuenta que esta interfaz solo puede proporcionar voltaje de 5 V
cuando el puerto VIN o el puerto tipo C de la placa de expansión se
alimentan por separado. Si la placa de expansión no se alimenta por
separado, sino que se alimenta desde el Unihiker, esta interfaz no se
puede utilizar normalmente.
- Interfaz
de adaptador USB: A través del cable adaptador HY2.0 a USB
correspondiente, las señales de alimentación y USB en la placa de
expansión se pueden transferir al puerto tipo C del Unihiker, lo que
permite que tanto el Unihiker como la placa de expansión se alimenten y se
comuniquen conectando una sola fuente de alimentación.
- Explicación
del método de alimentación
- 1-Desde
la interfaz Unihiker Type-C: Conéctelo al puerto USB de la computadora,
adecuado para el uso diario de programación y depuración, el motor y 5V
I2C en la placa de expansión no se pueden usar, otras funciones se pueden
usar normalmente.
- 2-Desde
la interfaz tipo C de la placa de expansión: fuente de alimentación de
entrada de 5 V, adecuada para el uso diario de programación y depuración,
el motor en la placa de expansión no se puede usar, otras funciones se
pueden usar normalmente.
- 3-Desde la interfaz DC2.1 de la placa de expansión: fuente de alimentación de entrada de 6-12 V, puede suministrar energía a todos los módulos de la placa de expansión. El adaptador DC2.1 correspondiente se puede utilizar para convertir el cabezal de CC en una columna de cable. El cable adaptador USB correspondiente puede transferir la energía de la placa de expansión al Unihiker.
_________________________
XIA_Mi Tarjeta Multi funcional de Expansión para Micro:bit V2 BBC
1.
Introducción.
¿Buscas más hardware para jugar con tu nuevo micro:bit ? ¡Mira esto! Se trata de una placa de expansión multifuncional basada en Micro:bit V2 para la enseñanza de la programación.
Con un tamaño pequeño de 57 * 87 mm y un diseño compacto, la placa expande más de 10 módulos funcionales que incluyen sensores de todo tipo, motor de 4 vías, luces LED, pantalla OLED y fuente de alimentación externa, lo que permite a los estudiantes no solo aprender las funciones básicas de Micro:bit, sino también avanzar al siguiente nivel, como controlar autos robot. Robot de rueda Mecanum, etc. Además, incluso con tantas cosas integradas en el tablero, el precio sigue siendo bajo. ¡Ven y explora todas estas funciones adicionales!
Nota: La placa de expansión multifuncional Xia mi solo es compatible con micro:bit V2, no es compatible con la placa Micro:bit V1.
1.1.
Funciones.
- Altamente integrado, más de 10 módulos integrados para la educación STEAM.
- Adecuado para ser aplicado a la enseñanza y concurso de robots de rueda Mecanum.
- Asequible para todos los estudiantes
1.2.
Especificaciones.
- Voltaje de funcionamiento: 5 V (USB)
- Fuente de alimentación externa: 5 V ~ 12 V (el interruptor solo controla la alimentación externa)
- Receptor de infrarrojos (P13) ×1
- W2812RGB Luz (P15) ×2 (RGB0, RGB1)
- Módulo de relé (I2C) ×1 (indicador de estado a bordo)
- Sensor de llama infrarrojo (I2C) ×1
- Sensor de temperatura y humedad (I2C) ×1
- Sensor de ángulo de rotación (I2C) ×1
- Módulo de semáforo rojo/amarillo/verde (I2C) ×1
- Pantalla 12864_OLED (I2C) ×1 (con cubierta protectora de metal negro)
- Accionamiento del motor (I2C)×4 (indicador de dos colores de rotación hacia adelante/hacia atrás integrado)
- GPIO (5V): P0 P1 P2 P8 (alimentación externa con mayor capacidad de conducción)
- GPIO (3.3V): P0 P1 P2 P8 P12 P14 P16 (Potencia interna de la placa base micro:bit)
- Puerto de expansión I2C (3,3 V) ×2
- Puerto HuskyLens (5V I2C) ×1 (alimentación externa con mayor capacidad de accionamiento)
- Puerto de sensor ultrasónico SR04 ×1 (5V P0 P1 GND)
- Puerto de sensor ultrasónico URM10 ×1 (5V P0 P1 GND)
- Dimensiones: 57×87 mm/2,24×3,43
1.3.
Documentación.
· Github
2.
Descripción
general de la tarjeta
En la imagen siguiente se pueden ver cada una de las partes de la tarjeta.
Es muy importante identificar adecuadamente los pines de la tarjeta así como
respetar sus características eléctricas, de esta manera podemos evitar
accidentes que pongan en peligro la tarjeta o el propio Micro:bit.
Esta imagen es interesante para saber las direcciones I2C de algunos dispositivos que se comunican con Micro:bit a través de este bus, asi mismo aparecen los terminales a los que se conectan otros dispositivos (Receptor IR, RGB, Relé)
2.1.
Método de
suministro de energía
- Fuente de alimentación USB: La fuente de alimentación de la interfaz
USB es de 5 V. Puede ser alimentado por la interfaz USB de la PC o el
cargador del teléfono, y en este momento, el interruptor incorporado no
funciona. Este método facilita principalmente la enseñanza en clase. Sin
embargo, la corriente suministrada por la interfaz USB es limitada, es
difícil accionar varios motores o servos.
- Fuente de alimentación externa: Junto a la interfaz USB, aquí hay una
interfaz de fuente de alimentación externa, que suministra un voltaje de 5
~ 12 V. El interruptor incorporado funciona aquí. Este método de fuente de
alimentación se utiliza principalmente para accionar múltiples motores y
servos. Se puede utilizar para fabricar un coche robot, un servo robot,
etc. Se utilizan varias baterías de litio para alimentar. Para evitar
daños en la placa base, distinga los polos positivo y negativo al
conectar.
2.2.
Descripción
de los puertos de E/S
- GPIO (3,3 V): la alimentación del puerto de E/S de 3,3 V se extrae de
la placa base micro:bit, por lo que la corriente de conducción es baja y
es adecuada para sensores y actuadores de baja potencia.
- GPIO (5 V): la alimentación del puerto IO de 5 V está conectada
directamente a la fuente de alimentación, por lo que la capacidad de
conducción es fuerte y es adecuada para dispositivos externos de alta
potencia, como servos y algunos sensores que solo pueden alimentarse con 5
V.
- I2C (3,3 V): la alimentación del puerto de E/S de 3,3 V se extrae de
la placa base micro:bit, por lo que la corriente de conducción es baja y
es adecuada para sensores y actuadores de baja potencia.
- I2C (5 V): la alimentación del puerto IO de 5 V está conectada
directamente a la fuente de alimentación, por lo que la capacidad de
conducción es fuerte y es adecuada para dispositivos externos de alta
potencia, como servos y algunos sensores que solo pueden alimentarse con 5
V.
2.3.
Ventajas Pedagógicas de este conjunto
1. Fomento de la Creatividad:Es posible la realización Proyectos Prácticos combinando un Shell muy potente con la tarjeta Micro:bit. Con la tarjeta XIA Me permite a los estudiantes desarrollar una amplia gama de proyectos prácticos, desde robots hasta estaciones meteorológicas, lo que estimula la creatividad y el pensamiento innovador.2. Desarrollo de Habilidades STEM:Las aplicaciones posibles permiten abordar proyectos STEAM en los que fomentar entre otras habilidades:
- El aprendizaje Integral: Los estudiantes pueden aprender conceptos de ciencia, tecnología, ingeniería y matemáticas de manera integrada, aplicando teoría en proyectos prácticos.
- La programación y manejo de dispositivos electrónicos: Facilita la comprensión de conceptos básicos de programación y electrónica, proporcionando una base sólida para futuros estudios en estas áreas.
3. Accesibilidad y Motivación:Este conjunto es accesible para distintos niveles educativos. La tarjeta XIA Me está pensada para poder trabajar con los dispositivos que ella misma integra (pantalla OLED, sensor de temperatura y humedad, semáforo, LEDs RGB, sensor de llama, sensor de ultrasonidos, etc) y además podemos conectar otros dispositivos a los pines en los que acceder a las GPIO del sistema. Es accesible a los estudiantes de todos los niveles, desde primaria hasta secundaria y bachillerato.4. Motivación a Través del Juego:
La naturaleza interactiva y tangible de los proyectos puede motivar a los estudiantes, manteniendo su interés y curiosidad por el aprendizaje.
La tarjeta XIA Me de DFROBOT para Micro:bit es una herramienta poderosa y versátil que proporciona una excelente plataforma para la educación en STEM. Su facilidad de uso, amplia compatibilidad y las múltiples formas de programarla la convierten en una opción ideal para introducir a los estudiantes en el mundo de la programación y la electrónica de manera divertida y educativa.
2.4.Beneficios adicionales del conjunto.
A modo de resumen y de acuerdo con las pruebas realizadas con estos dispositivos paso a enumerar los principales beneficios adicionales de este:
- Facilidad de Uso de cara al conexionado: Los conectores Grove y el sistema de pines facilitan la conexión y desconexión rápida de módulos, permitiendo a los estudiantes centrarse en el desarrollo de sus proyectos sin preocuparse por complejas conexiones eléctricas.
- Versatilidad: Ideal para una amplia gama de proyectos, desde simples experimentos de ciencias hasta complejos robots autónomos y sistemas de automatización.
- Soporte Educativo: DFROBOT proporciona una amplia gama de recursos educativos, tutoriales y ejemplos de proyectos, lo que facilita la implementación de la tarjeta XIA Me en el aula y en proyectos personales.
- Alta relación Calidad/precio: Por el precio del conjunto bien podemos estar seguros de que estamos ante un material muy competitivo lo cual me anima a recomendar su adquisición con total seguridad.
Descargar Manual completo con Prácticas
UNIHIKER
(Una plataforma competa para la Educación)
UNIHIKER es una computadora de placa única que le brinda una experiencia completamente nueva.
Cuenta con una pantalla táctil de
2,8 pulgadas, Wi-Fi y Bluetooth. Está equipado con sensor de luz, acelerómetro,
giroscopio y micrófono. Con un coprocesador incorporado, que es capaz de
comunicarse con varios sensores y actuadores analógicos/digitales con protocolos I2C/UART/SPI.
Características generales
- Pantalla táctil de 2,8 pulgadas
- Fácil configuración a través de un cable
tipo C y programación a través de un navegador
- Interfaces enriquecidas para controlar el
hardware de código abierto
- Control directo de cientos de sensores y
actuadores mediante Python
- Servicios de IoT locales integrados que
pueden almacenar datos localmente
- Wi-Fi y Bluetooth integrados para
conectividad inalámbrica
- Admite software de codificación popular como Jupyter Notebook, VS Code, VIM, Mind+
Compacto, rico en funciones y fácil
de usar, UNIHIKER ofrece una experiencia de desarrollo innovadora para el
aprendizaje, la codificación y la creación.
Da rienda suelta a tu imaginación y
embárcate en un nuevo viaje con UNIHIKER.
El ámbito de uso de esta poderosa tarjeta es mu amplio, todo dependerá de los objetivos que nos propongamos a la hora de implantarlo en el aula. En la Educación Secundaria Obligatoria (ESO en España) es factible su uso en los curos de 3º y 4º siendo usada con la herramienta de programación Mind+ de uso gratuito y en su modo de trabajo "programación grafica". Para enseñanzas de Bachillerato y Formación Profesional es ideal dado que permita la conectividad de un extenso catálogo de dispositivos de E/S y a la vez el poder trabajar cn el lenguaje Python escribiendo los programas con la sintaxis compatible de este lenguaje.
PROGRAMACIÓN DE UNIHIKER

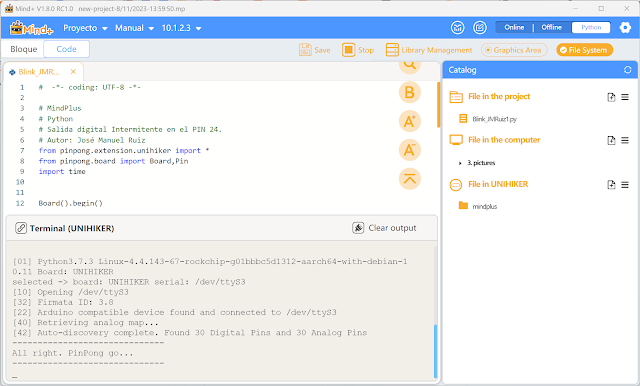

Un simple ejemplo: Activar de modo intermitente un led conectado en el Pin 24
MIND+ (Codificación en Modo Gráfico)
Uso de amplias librerías que permiten abordar aplicaciones tales como: Sonido, reconocimiento de imágenes, IoT, datos con MQTT, etc
Para comenzar puedes mirar estos enlaces
Preguntas más frecuentes
Introducción
Funciones avanzadas
HUSKYLENS ™
He aqui una sencilla aplicacion de la camara Huskylens de DFRobot aplicada para controlar un sencillo brazo robotico gobernado por un servo.
LINK al Articulo Completo: https://community.dfrobot.com/makelog-308332.html
En este caso se ha realizado la aplicación con la tarjeta Arduino. De las distintas posibilidades que tiene la camara se ha elegido la de reconocimiento de rostros, de tal manera que en la parte visual se ha establecido un juego con tres rostros ID1. ID2 e ID3 que se establecen de una forma determinada (vertices de un triángulo). Estando fijas dos de las imágenes y movieno la otra se calcula el ángulo que forma con el vértice de la imágen y ese mismo ángulo se pasa como parámetro al control de un servo.
En la imagen de muestra el sencillo procedimiento de simulación del brazo.
(Desarrollo de aplicaciones básicas de la Internat de las Cosas con Micro:bit)
- EasIoT creado por DFRobot
- Mind+ de DFRobot y distribución gratuita
- Makecode de Microsoft, también gratuita.
Tarjeta MBT0013 de DFRobot para Micro:bit
Esta es una tarjeta de expansión basada en Micro:bit orientada a la experimentación y aprendizaje en el tema del medio ambiente y la ciencia. En la tarjeta se integran un conjunto de sensores que miden parámetros comunes en la naturaleza, tales sensores son: sensores UV, sensores de temperatura, sensores de humedad, sensores de presión de aire, sensores de sonido, sensores de color, sensores de luz, sensores de temperatura del agua, agua TDS sensor de calidad, zumbador, pantalla OLED, etc.
- Integra 10 sensores (incluyendo sensor UV, sensor de temperatura, sensor de humedad, sensor de presión de aire, sensor de sonido, sensor de color, sensor de luz, sensor de temperatura del agua, sensor de calidad del agua TDS, sensor de humedad del suelo)
- Integrar pantalla OLED
- Programable con Makecode, Mind+ y mPython
En este mismo blog ya dedique un comentario a su "hermano menor" micro:Maqueen Lite en esta misma pagina con el que he trabajado en el aula con mis alumnos y del que ya realice un breve manual de usuario con algunas practicas.
- Fuente de alimentación: batería de litio 3.7V-18650
- Voltaje de Carga: 5V
- Corriente de carga: 900mAC Tiempo de carga: 4h
- Indicador de batería: 4 LED
- Motor de accionamiento: motor N20 260 rpm
- Zumbador * 1
- RGB-LED * 2
- Puertos de expansión GPIO: P0 P1 P2 P8 P12 P13 P14 P15 P16
- Puertos de expansión I2C * 3
- Puertos de expansión servo * 3
- Sensores de seguimiento de línea * 6
- Datos de salida del sensor de seguimiento de línea: analógico + digital
- Calibración del sensor de línea: soporte
- Sensor de recepción de infrarrojos * 1
- Sensor ultrasónico: URM10
- Placa de metal superior * 1
- Conexiones roscadas M3 * 12
- Tamaño del mapa para parcticas: 50 cm * 50 cm
- Dimensión: 107x100mm / 4.21 x3.94 "
Documentos y Software
No hay comentarios:
Publicar un comentario
