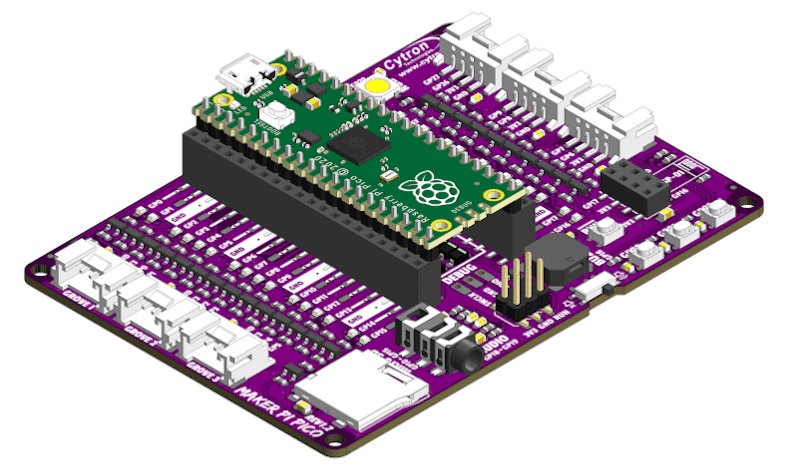

El nuevo microntrolador Raspberry Pi Pico
- Trabaje fuera de la caja. ¡Sin soldadura!
- Acceso a todos los pines de Raspberry Pi Pico o Pico W en dos cabezales de pines de 20 vías
- Indicadores LED en todos los pines GPIO
- 3x pulsador programable (GP20-22)
- 1x LED RGB - NeoPixel (GP28)
- 1x zumbador piezoeléctrico (GP18)
- 1x conector de audio estéreo de 3,5 mm (GP18-19)
- 1x ranura para tarjeta Micro SD (GP10-15)
- 1x zócalo ESP-01 (GP16-17)
- 6x puerto Grove
|

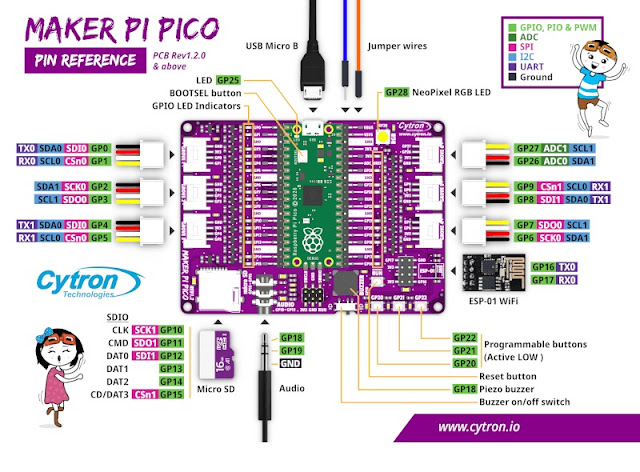

Función |
Descripción |
||||||||
|
Puerto Micro USB |
Se utiliza para encender el Maker Pi
Pico y cargar programas desde la PC. |
||||||||
|
LED de alimentación 3V3 |
Indicador LED para 3V3. Encender cuando esté
encendido. |
||||||||
|
LED GPIO |
Indicador LED para Raspberry Pi Pico GPIO. Encienda cuando el estado de GPIO sea alto. |
||||||||
|
LED RGB WS2812B |
LED RGB WS2812B programable por el usuario.
Conectado a GP28. |
||||||||
|
Desglose de GPIO |
Desglose de los pines GPIO de Raspberry Pi
Pico. |
||||||||
|
Desglose del puerto de depuración |
Desglose del puerto de depuración de Raspberry
Pi Pico. |
||||||||
|
Botón de reinicio |
Presione para reiniciar el Raspberry Pi
Pico. |
||||||||
|
Botones programables |
Conectado al pin GP20, GP21 y GP22
respectivamente. Accesible desde el programa de usuario.
* Rev1.2.0 = Activado permanentemente
en hardware con condensador antirrebote. |
||||||||
|
Zumbador piezoeléctrico |
Se puede utilizar para reproducir tonos o
melodías. Conectado a GP18. |
||||||||
|
Interruptor de silencio del zumbador |
Se utiliza para silenciar el zumbador
piezoeléctrico. |
||||||||
|
Salida de audio |
Salida de audio no amplificada. Se puede
conectar a un auricular o altavoz amplificado. ● Canal izquierdo : GP18 ● Canal derecho :
GP19 |
||||||||
|
Zócalo ESP-01 |
Enchufe para módulo WiFi ESP-01
ESP8266. Se puede usar para habilitar IoT en su
proyecto. |
||||||||
|
Zócalo para tarjeta Micro SD |
Zócalo para tarjeta micro SD.
* Los pines no utilizados deben configurarse
como pull-ups internos. |
||||||||
|
Zócalo Pi Pico |
Zócalo para Raspberry Pi Pico. Se puede usar con Raspberry Pi Pico con encabezados presoldados . |
||||||||
Tabla 1: Funciones de las tarjetas MAKER-PI-PICO y MAKER-PI-PICO-NB
- Hoja de datos de Maker Pi Pico (pdf)
- Esquema de Maker Pi Pico Rev1.2.0
- Demostración de Maker Pi Pico y código de ejemplo
- 3D QUÉ
- Página oficial de Raspberry Pi Pico
- Primeros pasos con Raspberry Pi Pico
- Hoja de datos de Raspberry Pi Pico (pdf)
- Hoja de datos de Raspberry Pi Pico W (pdf)
- Hoja de datos de RP2040
- Raspberry Pi Pico Python SDK
- Raspberry Pi Pico C/C++ SDK
- MicroPython for Kids
Simplificación de la robótica con Raspberry Pi® RP2040
Cytron Maker Pi RP2040 cuenta con el primer microcontrolador diseñado por Raspberry Pi - RP2040, integrado en una placa controladora de robot. Esta placa viene con controlador de motor de CC de doble canal, 4 puertos de servomotor y 7 conectores de E / S Grove, listos para su próximo proyecto de robot / control de movimiento de bricolaje. Ahora puedes construir un robot, mientras pruebas el nuevo chip RP2040.
Funciones
- Desarrollado por Rapberry Pi RP2040
- Procesador Arm Cortex-M0+ de doble núcleo
- 264 KB de RAM interna
- 2 MB de memoria Flash
- exactamente las mismas especificaciones con Raspberry Pi Pico
- Placa controladora del robot
- 4x servomotores
- 2x motores DC con botones de prueba rápida
- Circuito de potencia versátil
- Selección automática de energía: USB 5V, LiPo (1 celda) o Vin (3.6-6V)
- Cargador LiPo / Li-Ion incorporado de 1 celda (protección sobrecargada y descargada)
- Interruptor de encendido/apagado
- 13x LED indicadores de estado para pines GPIO
- 1x zumbador piezoeléctrico con interruptor de silencio
- 2x Pulsador
- 2x LED RGB (Neopixel)
- 7 puertos Grove (opciones de E/S flexibles: digital, analógica, I2C, SPI, UART...)
- Precargado con CircuitPython de forma predeterminada
- Agujeros de montaje
- 4 orificios de montaje de 4,8 mm (compatible con pines LEGO®)
- 6x orificio de tornillo M3
Aplicación práctica: CONTADOR programado con MicroBlocks
Objetivo
En esta práctica te
proponemos que experimentes con un contador. Usaremos dos Botones para crear
los pulsos de cuenta, ascendente y descendente, y mostraremos el valor de la
cuenta en el display OLED.
Funcionamiento:
En esta práctica vamos a crear un contador de acuerdo a las siguientes condiciones:
- Con el Botón A haremos que el valor de la cuenta aumente: Contador+1
- Con el Botón B haremos que el valor de la cuenta disminuya: Contador-1
- El contador podrá contar hasta un máximo de 9 y no podrá contar números negativos
- La salida del contador se realizará en el display OLED
Entradas salidas:
Usaremos
dos dispositivos de tipo Botón y una pantalla OLED
Esquema de montaje:
Programa:
- Se
trata de crear una variable que llamaremos “contador”
- Dentro
del bucle del programa estableceremos dos condicionales principales que
testearan la acción de pulsar cualquiera de los botones A y B.
- Dentro
del condicional del botón A que es el que incrementa el valor del contador
pondremos un condicional que vigilará el valor de la variable. Cuando
contador sea mayor que 9 el valor se recoloca en 9 (contador no avanza)
- Dentro
del condicional del botón B que es el que decrementa el valor del contador
pondremos un condicional que vigilará el valor de la variable. Cuando
contador sea menor que 1 el valor se recoloca en 0 (contador no avanza)
El
display OLED quedará tal como se indica en la siguiente figura
Actividades
de Ampliación
- Crear un contador
que cuente hasta 5 y que cada vez que llegue a este valor mande un impulso
encendiendo un LED Rojo durante 1 segundo. Colocar el LED en GP3, el
Pulsador en GP1 y el OLED en GP4 SDA y GP5 SCL
Solución
